Представьте: вы мчитесь по лесной тропе, ветер в лицо, педали крутятся легко, а передачи переключаются с четким щелчком, точно по вашей команде. Но вдруг цепь начинает скрипеть, передачи «проскакивают», и вместо удовольствия от поездки вы боретесь с велосипедом. Знакомая ситуация? Если да, то, скорее всего, вашему заднему переключателю скоростей требуется внимание.
Задний переключатель — это сердце трансмиссии велосипеда, маленький, но невероятно важный механизм, который отвечает за плавное переключение передач. От его работы зависит, насколько комфортно и эффективно вы будете крутить педали, будь то подъем в гору, спуск по трассе или спокойная прогулка по городу. Правильная настройка заднего переключателя велосипеда не только повышает комфорт, но и продлевает жизнь цепи, кассеты и другим компонентам трансмиссии. Неправильно настроенный переключатель, напротив, может привести к шуму, износу деталей и даже поломкам.
К слову, если вас привлекает дух соревнования и вы не прочь испытать удачу вне трассы — воспользуйтесь предложением фри бэт и получите возможность сделать первую ставку без риска.
В этой статье мы разберем, как самостоятельно провести регулировку заднего переключателя скоростей на велосипеде, даже если вы не профессиональный механик. Мы пройдем путь от основ работы механизма до пошаговой инструкции, рассмотрим типичные ошибки и дадим советы для продвинутых пользователей. Независимо от того, новичок вы или опытный велосипедист, здесь вы найдете все, чтобы передачи вашего байка работали как часы.
Основы работы заднего переключателя
Чтобы понять, как настроить задний переключатель, давайте сначала разберемся, что это за устройство и как оно работает. Задний переключатель — это металлический механизм, прикрепленный к раме велосипеда в районе заднего колеса. Его задача — перемещать цепь между звездами кассеты (набора шестерен на заднем колесе), чтобы вы могли менять передачи в зависимости от условий езды. Например, маленькие звезды помогают разогнаться на ровной дороге, а большие — легче крутить педали на подъеме.
Конструкция переключателя довольно проста, но хитроумна. Основные его части:
- Лапка — подвижная часть, которая направляет цепь.
- Ролики — два маленьких колесика, через которые проходит цепь, обеспечивая ее натяжение и плавное движение.
- Пружина — отвечает за натяжение лапки, чтобы цепь не болталась.
- Крепежный болт — фиксирует переключатель к раме.
Когда вы нажимаете на манетку (рычаг переключения на руле), трос натягивается или ослабляется, заставляя лапку двигаться влево или вправо. Это движение перемещает цепь на соседнюю звезду, изменяя передачу. Звучит просто, но если что-то идет не так — например, трос растянут или ролики загрязнены, — переключение становится хаотичным, а цепь может соскочить или издавать неприятный скрежет.
Неправильная настройка переключателя приводит к целому ряду проблем:
- Шум и скрежет во время езды.
- Пропуск передач или их «залипание».
- Ускоренный износ цепи и кассеты, что бьет по кошельку.
Как сказал известный веломеханик Сергей Коваленко:
«Задний переключатель — это как дирижер оркестра: если он не в форме, вся музыка поездки звучит фальшиво. Регулярная регулировка — это не роскошь, а необходимость для каждого, кто хочет ездить с удовольствием».
Итак, зная основы, мы готовы приступить к настройке. Но сначала — о том, что нам понадобится.
Инструменты и подготовка к настройке
Прежде чем браться за настройку скоростей на велосипеде, нужно подготовить все необходимое. Хорошая новость: для этой задачи не требуется дорогой набор инструментов или диплом инженера. Вот список того, что вам понадобится:
- Шестигранные ключи (обычно 5 мм, но лучше иметь набор, так как размеры могут варьироваться).
- Отвертка (крестовская или плоская, в зависимости от винтов на вашем переключателе).
- Ключ для регулировки троса (если есть, подойдет небольшой гаечный ключ или плоскогубцы).
- Смазка для цепи (специальная велосипедная, не WD-40!).
- Тряпка и обезжириватель для чистки трансмиссии.
- Стойка для велосипеда (необязательно, но сильно упрощает работу).
Теперь подготовим велосипед. Начнем с чистки трансмиссии. Грязная цепь или кассета могут искажать работу переключателя, поэтому:
- Очистите цепь с помощью обезжиривателя и щетки.
- Протрите звезды кассеты, удалив грязь и старую смазку.
- Проверьте состояние цепи: если она сильно изношена (например, растянута), лучше заменить ее перед настройкой.
- Убедитесь, что кассета и звезды не имеют повреждений (например, погнутых зубьев).
Организуйте рабочее место: поставьте велосипед на стойку или переверните его (колесами вверх, но аккуратно, чтобы не повредить руль и седло). Хорошее освещение и ровная поверхность помогут вам видеть мелкие детали и работать комфортно. Если стойки нет, попросите друга подержать велосипед или найдите устойчивую опору.
Подготовка завершена — пора переходить к главному: пошаговой настройке переключателя.
Пошаговая инструкция по настройке заднего переключателя
Теперь, когда инструменты под рукой, а велосипед готов, приступим к регулировке заднего переключателя скоростей на велосипеде. Следуйте этим шагам, и ваши передачи будут переключаться плавно и четко.
Шаг 1: Проверка крепления переключателя
Убедитесь, что переключатель надежно прикреплен к раме. Осмотрите крепежный болт и проверьте, нет ли люфта. Если переключатель шатается, подтяните болт шестигранником. Также проверьте, не погнут ли «петух» — специальная деталь, соединяющая переключатель с рамой. Погнутый петух может сделать настройку невозможной, и его нужно выправить или заменить.

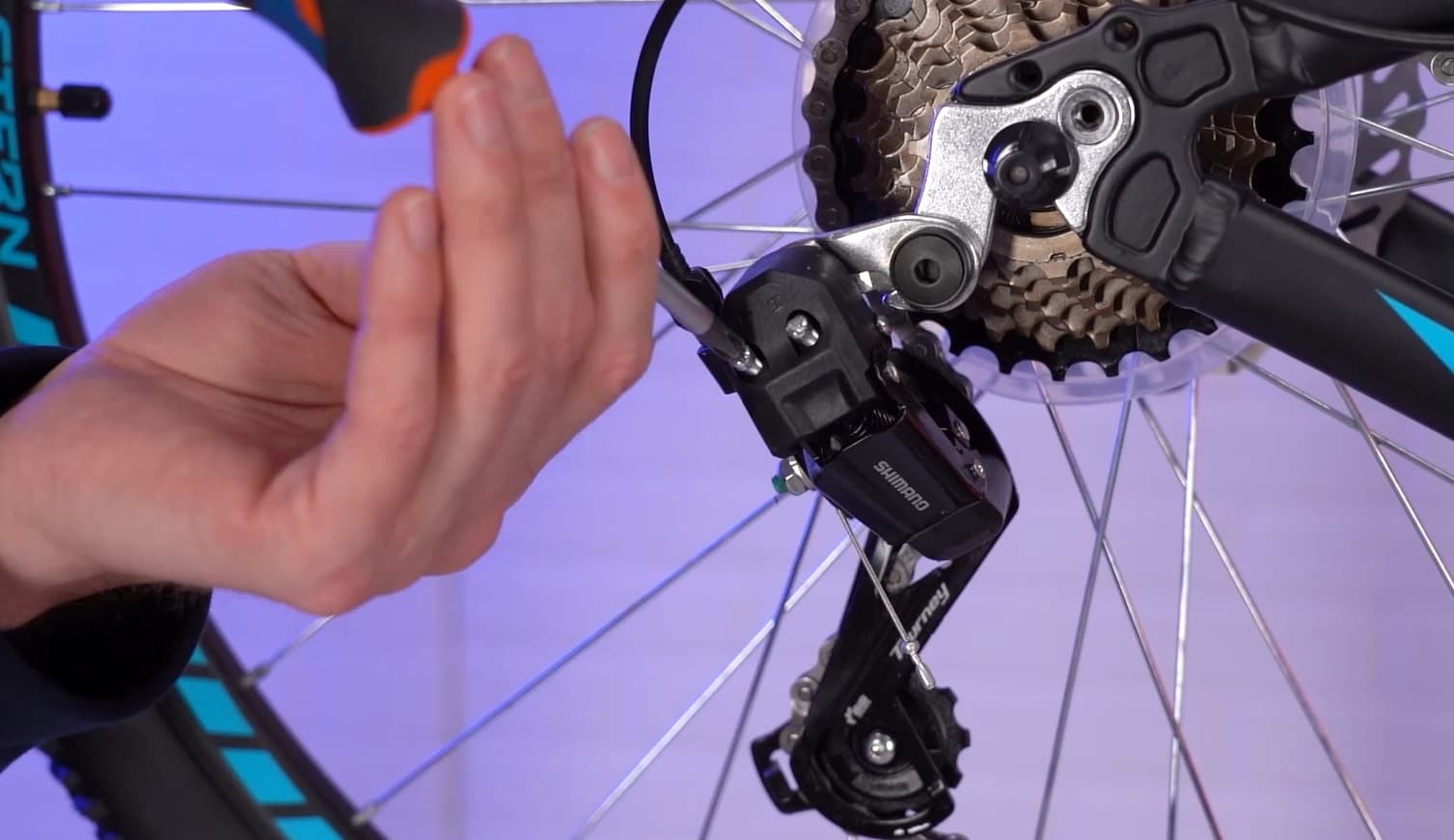

Шаг 2: Настройка ограничителей (винты H и L)
Ограничители — это два маленьких винта на корпусе переключателя, помеченные буквами H (High) и L (Low). Они задают крайние положения лапки, чтобы цепь не соскочила с кассеты.
- Винт H: регулирует верхнюю передачу (самую маленькую звезду). Ослабьте трос переключателя (обычно это делается поворотом регулировочного барабана на манетке). Вручную сдвиньте переключатель так, чтобы ролик оказался напротив самой маленькой звезды. Вращайте винт H, пока цепь не будет четко ложиться на звезду без скрежета.
- Винт L: регулирует нижнюю передачу (самую большую звезду). Сдвиньте переключатель к большой звезде и настройте винт L, чтобы цепь не перескакивала за пределы кассеты.
Шаг 3: Регулировка натяжения троса
Подсоедините трос обратно и начните регулировать его натяжение. Переключите передачи с помощью манетки, наблюдая, как цепь движется по кассете. Если цепь неохотно поднимается на большие звезды, слегка увеличьте натяжение троса, поворачивая регулировочный барабан против часовой стрелки. Если же цепь плохо сбрасывается на маленькие звезды, ослабьте трос, вращая барабан по часовой стрелке. Делайте небольшие повороты (четверть оборота) и тестируйте.
Шаг 4: Проверка работы роликов и их выравнивания
Осмотрите направляющие ролики: они должны вращаться свободно и быть чистыми. Если ролики изношены или загрязнены, очистите их или замените. Проверьте винт B (натяжение лапки), который регулирует расстояние между роликами и кассетой. Оптимальное расстояние — около 5–6 мм от верхнего ролика до самой большой звезды. Вращайте винт B, чтобы добиться правильного положения.
Шаг 5: Тестирование переключения на всех передачах
Прокрутите педали и последовательно переключите все передачи. Обратите внимание на плавность и четкость переключения. Если где-то есть задержки или шум, вернитесь к регулировке троса или ограничителей.
Для удобства вот таблица с функциями регулировочных винтов:
| Винт | Назначение | Что регулирует |
| H | Ограничитель верхней передачи | Максимальное смещение к меньшей звезде |
| L | Ограничитель нижней передачи | Максимальное смещение к большей звезде |
| B | Натяжение лапки | Расстояние роликов от кассеты |
Советы по устранению ошибок
- Если цепь не переключается на крайние звезды, проверьте ограничители H и L.
- Если переключение вялое, возможно, трос или рубашка загрязнены — очистите их или замените.
- Если проблема сохраняется, проверьте износ цепи и кассеты: старые компоненты могут мешать точной настройке.
Поздравляем! Если вы дошли до этого момента, ваш переключатель должен работать гораздо лучше. Но чтобы закрепить результат, важно избегать типичных ошибок — об этом в следующем разделе.
Распространенные ошибки и как их избежать
Даже если вы следовали нашей инструкции по настройке скоростей на велосипеде, ошибки могут подкрасться незаметно. Неправильная регулировка переключателя — это не только раздражающий шум, но и риск повредить трансмиссию. Вот список самых частых промахов, которые допускают даже опытные велосипедисты, и советы, как их избежать:
- Неправильная установка ограничителей (винтов H и L). Если винты настроены неверно, цепь может соскочить с кассеты или застрять между звездами. Это не только мешает езде, но и чревато поломкой переключателя. Решение: всегда проверяйте положение цепи на крайних звездах после регулировки ограничителей и делайте это с небольшими поворотами винтов (четверть оборота за раз).
- Чрезмерное или недостаточное натяжение троса. Слишком тугой трос затрудняет сброс цепи на меньшие звезды, а слишком слабый — подъем на большие. Решение: регулируйте натяжение троса постепенно, тестируя каждую передачу, и используйте регулировочный барабан на манетке для точной подстройки.
- Игнорирование износа цепи или кассеты. Старая цепь или изношенные звезды делают настройку бессмысленной: переключение будет вялым, а цепь может «проскальзывать». Решение: перед настройкой измерьте износ цепи специальным инструментом (или линейкой) и осмотрите кассету на предмет стертых зубьев.
Как диагностировать проблемы? Если передачи переключаются с задержкой или цепь шумит, начните с проверки троса и рубашек — они могут быть загрязнены или повреждены. Затем убедитесь, что переключатель не погнут и ролики вращаются свободно. Если проблема не решается, возможно, дело в износе компонентов трансмиссии.
Для профилактики следуйте этим простым правилам:

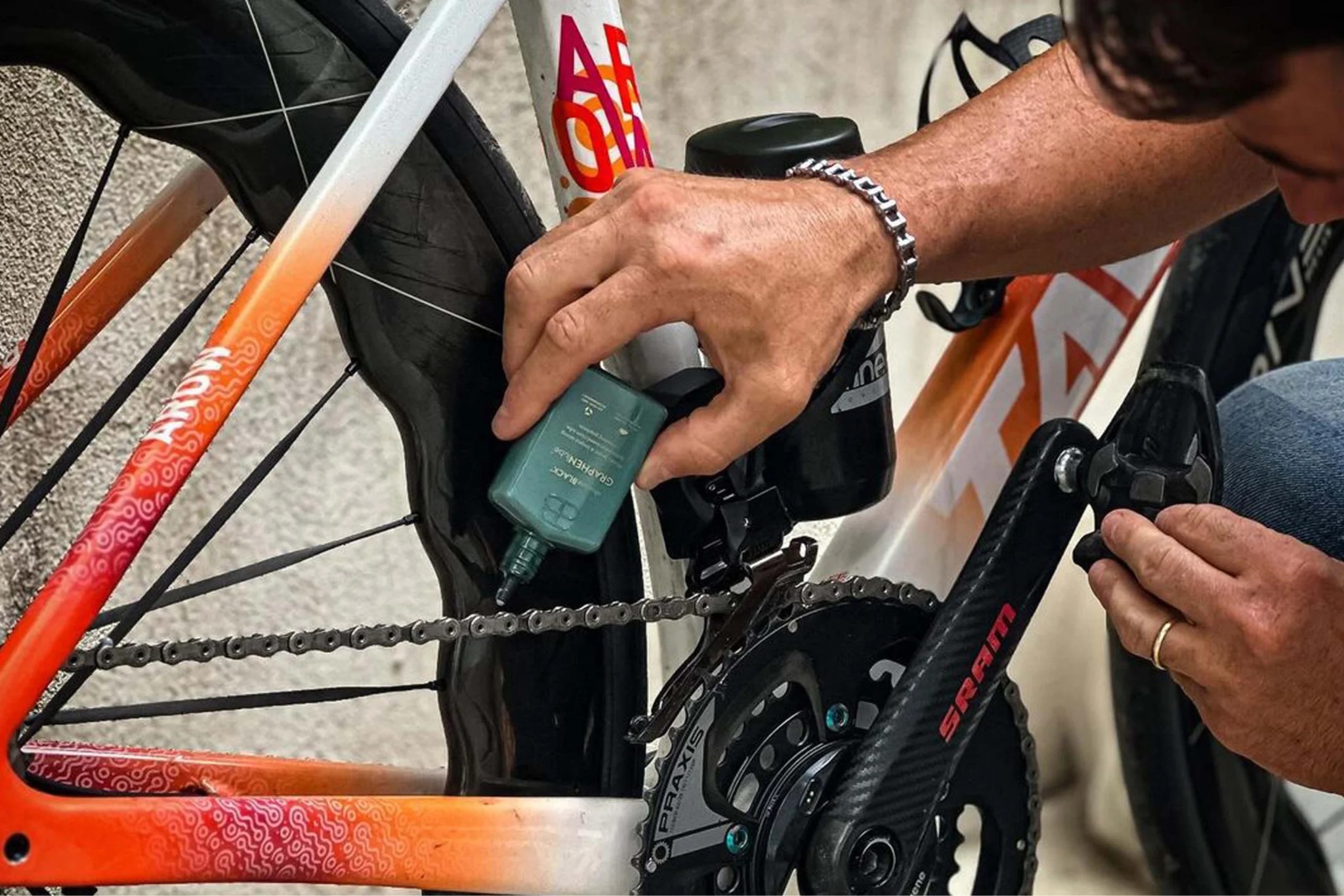

- Регулярно смазывайте цепь после каждой поездки в сырую погоду или каждые 100–150 км в сухих условиях.
- Проверяйте состояние троса и рубашек раз в сезон: трещины или ржавчина — повод для замены.
- Мойте трансмиссию, чтобы грязь не накапливалась на звездах и роликах.
Избегая этих ошибок, вы значительно продлите жизнь своему велосипеду и сделаете каждую поездку комфортнее.
Тонкая настройка для продвинутых пользователей
Если вы уже освоили базовую регулировку заднего переключателя скоростей на велосипеде и хотите выжать максимум из своей трансмиссии, этот раздел для вас. Тонкая настройка позволяет адаптировать переключатель под конкретные условия езды и добиться почти ювелирной точности переключения. Вот несколько профессиональных приемов.
Регулировка под стиль езды:
- Гонки: для шоссейных гонок важна молниеносная смена передач. Убедитесь, что трос имеет минимальное трение, а натяжение лапки (винт B) настроено так, чтобы ролик был максимально близко к кассете (но не касался звезд). Это уменьшит люфт цепи.
- Бездорожье: в условиях грязи и вибраций переключатель должен быть чуть менее чувствительным, чтобы избежать случайных переключений. Слегка ослабьте натяжение троса и увеличьте зазор между роликом и кассетой.
- Городская езда: здесь важна надежность и минимальный уход. Используйте качественные рубашки троса с защитой от влаги и регулярно проверяйте натяжение.
Максимальная точность. Чтобы передачи переключались бесшумно и мгновенно, обратите внимание на выравнивание переключателя. Используйте специальный инструмент (например, DAG-2.2) или визуально проверьте, чтобы лапка была строго параллельна звездам кассеты. Даже малейший перекос может вызвать шум или задержки. Также экспериментируйте с натяжением троса: иногда поворот регулировочного барабана на 1/8 оборота делает переключение идеальным.
Замена троса и рубашек. Если трос изношен (видны разлохмаченные волокна) или рубашки повреждены, замените их. Выбирайте тросы с тефлоновым покрытием для меньшего трения и рубашки с внутренней смазкой. При установке:
- Убедитесь, что трос проходит без резких изгибов.
- Смажьте трос перед установкой.
- Проверьте, чтобы конец троса был надежно зафиксирован на переключателе.
Бесшумная трансмиссия. Шум цепи часто возникает из-за неправильного натяжения лапки или загрязненных роликов. После настройки винта B проверьте, чтобы цепь не касалась соседних звезд при движении. Также используйте качественную смазку и регулярно очищайте трансмиссию. Если шум сохраняется, проверьте совместимость компонентов: например, цепь и кассета должны быть от одного производителя и соответствовать количеству скоростей.
Эти приемы требуют терпения, но результат — трансмиссия, которая работает как швейцарские часы, — того стоит.
Простые шаги к идеальной работе трансмиссии
Настройка заднего переключателя велосипеда — это не ракетостроение, а навык, который может освоить каждый. Правильно настроенный переключатель превращает езду в удовольствие: передачи переключаются четко, цепь не шумит, а вы экономите на ремонте, потому что трансмиссия служит дольше. Мы разобрали все этапы — от подготовки инструментов до тонкой регулировки для профессионалов, — чтобы вы могли самостоятельно привести свой велосипед в порядок.
Не бойтесь попробовать: вооружитесь отверткой, шестигранником и немного терпения, и ваш байк скажет вам спасибо. А чтобы он радовал вас долгие годы, не забывайте о профилактике: чистите цепь, проверяйте тросы и регулярно осматривайте трансмиссию. Велосипед — это не только средство передвижения, но и источник свободы и радости. Сделайте так, чтобы каждая поездка была идеальной!
FAQ: Часто задаваемые вопросы
Почему передачи переключаются с задержкой?
Задержки обычно вызваны слабым натяжением троса или его загрязнением. Попробуйте подтянуть трос с помощью регулировочного барабана или очистите трос и рубашки. Если не помогло, проверьте износ цепи.
Можно ли настроить переключатель без специальных инструментов?
Да, но это сложнее. Минимальный набор — отвертка и шестигранник — сильно упрощает работу. Без них вы рискуете повредить винты или настроить переключатель неточно.
Как часто нужно регулировать задний переключатель?
Зависит от условий езды. При активной езде (особенно по бездорожью) проверяйте настройку раз в месяц. Для городских поездок достаточно раз в 3–6 месяцев или при появлении шума.
Что делать, если цепь соскакивает?
Скорее всего, неправильно настроены ограничители (винты H или L). Проверьте их согласно нашей инструкции. Также убедитесь, что переключатель или петух не погнуты.
